- Biết được cấu tạo & công dụng cũng như nguyên tắc hoạt động của biến trở
- Nhận ra được các điện trở dùng trong kỹ thuật
- Biết mắc & vẽ sơ đồ mạch điện có sử dụng biến trở
I. BIẾN TRỞ:

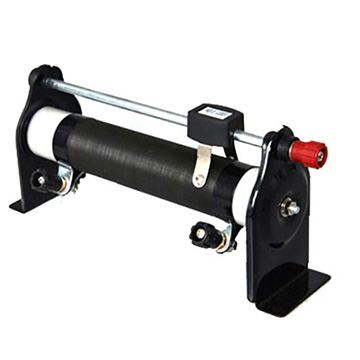

1. Cấu tạo:
- Con chạy
- Cuộn dây hợp kim có điện trở suất lớn
- Hai chốt nối với 2 đầu cuộn dây của các biến trở
2.Công dụng của b.trở:
Biến trở là điện trở đc dùng để điều chỉnh cđdđ chạy trong mạch
***Ý nghĩa:
Trên biến trở con chạy có ghi (20W- 2A) nghĩa là điện trở lớn nhất của biến trở là 20W, cđdđ lớn nhất đc phép qua nó là 2A.
II. CÁC ĐIỆN TRỞ DÙNG TRONG KĨ THUẬT:
Cách ghi trị số trên biến trở:
- Ghi trị số ngay trên b.trở
- Trị số đc thể hiện bằng các vòng màu.
III. VẬN DỤNG:
Hđ5: Cho biết :
n= 398 vòng
S = 0,5 mm2
d= 2cm
r= 0,4. 10-6Wm
R = ?
I = 2A
U = ? V
Giải
Chiều dài của dây :
C = l/ n =>
l = C. n = 3,14 . d. n
Điện trở lớn nhất của biến trở :
R = ρ.l/S
Hiệu điện thế đặt vào hai đầudây
U = I.R
