- Biết được một số vật liệu điện thường dùng trong lắp đặt mạng điện.
- Biết cách sử dụng một số vật liệu điện thông dụng.
I. Dây dẫn điện.
1. Phân loại.
- Dựa vào lớp vỏ cách điện: dây dẫn trần và dây dẫn bọc cách điện.
- Dựa vào số lõi và số sợi của lõi: dây một lõi, dây nhiều lõi, dây lõi một sợi, dây lõi nhiều sợi.

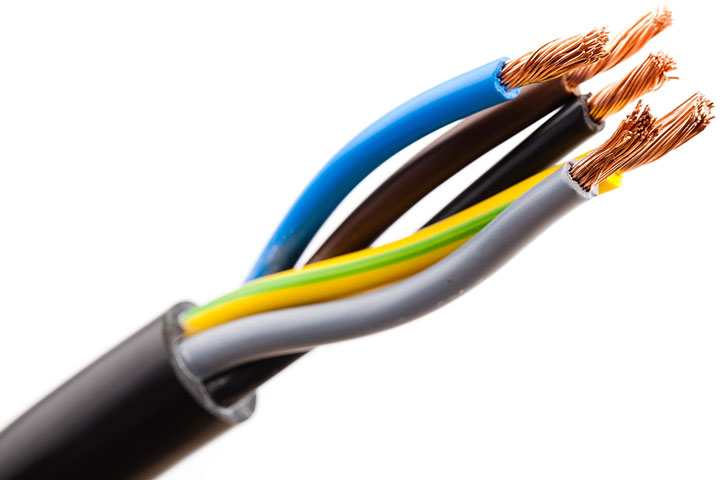

2. Cấu tạo dây dẫn điện được bọc cách điện.
- Lõi dây: được làm bằng đồng hoặc nhôm, được chế tạo thành một sợi hoặc nhiều sợi bện với nhau.
- Vỏ cách điện: một lớp hoặc nhiều lớp, được làm bằng cao su, PVC. Ngoài ra còn có thêm lớp vỏ bảo vệ cơ học.
3. Sử dụng dây dẫn điện.
- Lựa chọn dây dẫn phải tuân theo thiết kế của mạng điện.
- Kí hiệu: M(nxF)
+ M: là lõi đồng.
+ n: số lõi dây.
+ F: tiết diện của lõi dây dẫn.
* Chú ý:
- Thường xuyên kiểm tra vỏ cách điện của dây dẫn để tránh gây tai nạn điện.
- Đảm bảo an toàn khi sử dụng dây dẫn nối dài.
II. Dây cáp điện.
1. Cấu tạo
- Lõi cáp: đồng hoặc nhôm.
- Vỏ cách điện: cao su tự nhiên, cao su tổng hợp, PVC.
- Vỏ bảo vệ được chế tạo phù hợp với môi trường lắp đặt như chịu nhiệt, chịu mặn, chịu ăn mòn,...
2. Sử dụng.
- Lắp đặt đường dây hạ áp dẫn điện từ lưới điện phân phối gần nhất đến mạng điện trong nhà.
III. Vật liệu cách điện.
- Phải đạt các yêu cầu:
+ Độ cách điện cao.
+ Chịu nhiệt tốt.
+ Chống ẩm tốt.
+ Độ bền cơ học cao.
* Dặn dò:
- Học thuộc bài 2.
- Xem trước bài 3: Dụng cụ dùng trong lắp đặt mạng điện.
